Lucernari

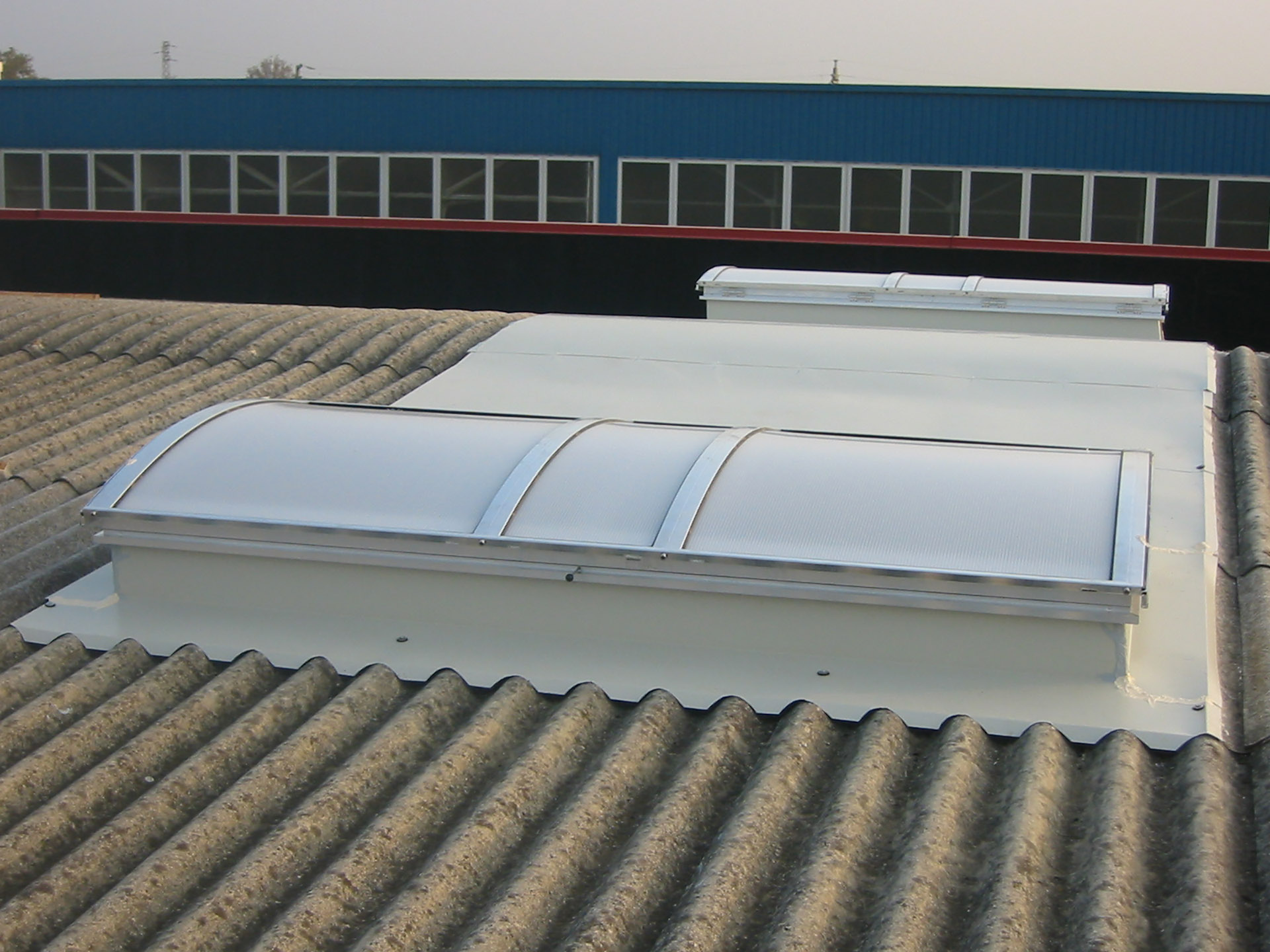

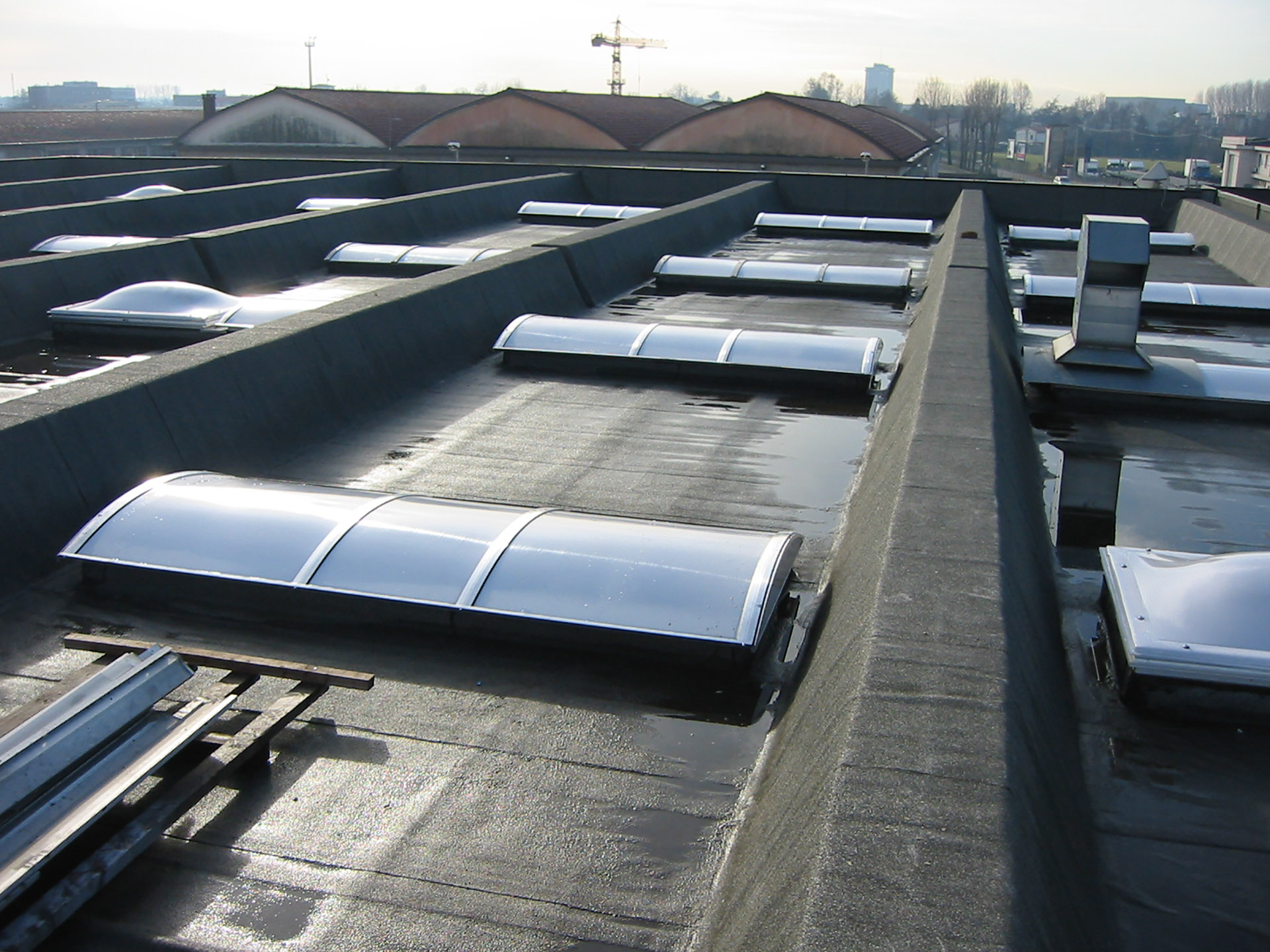

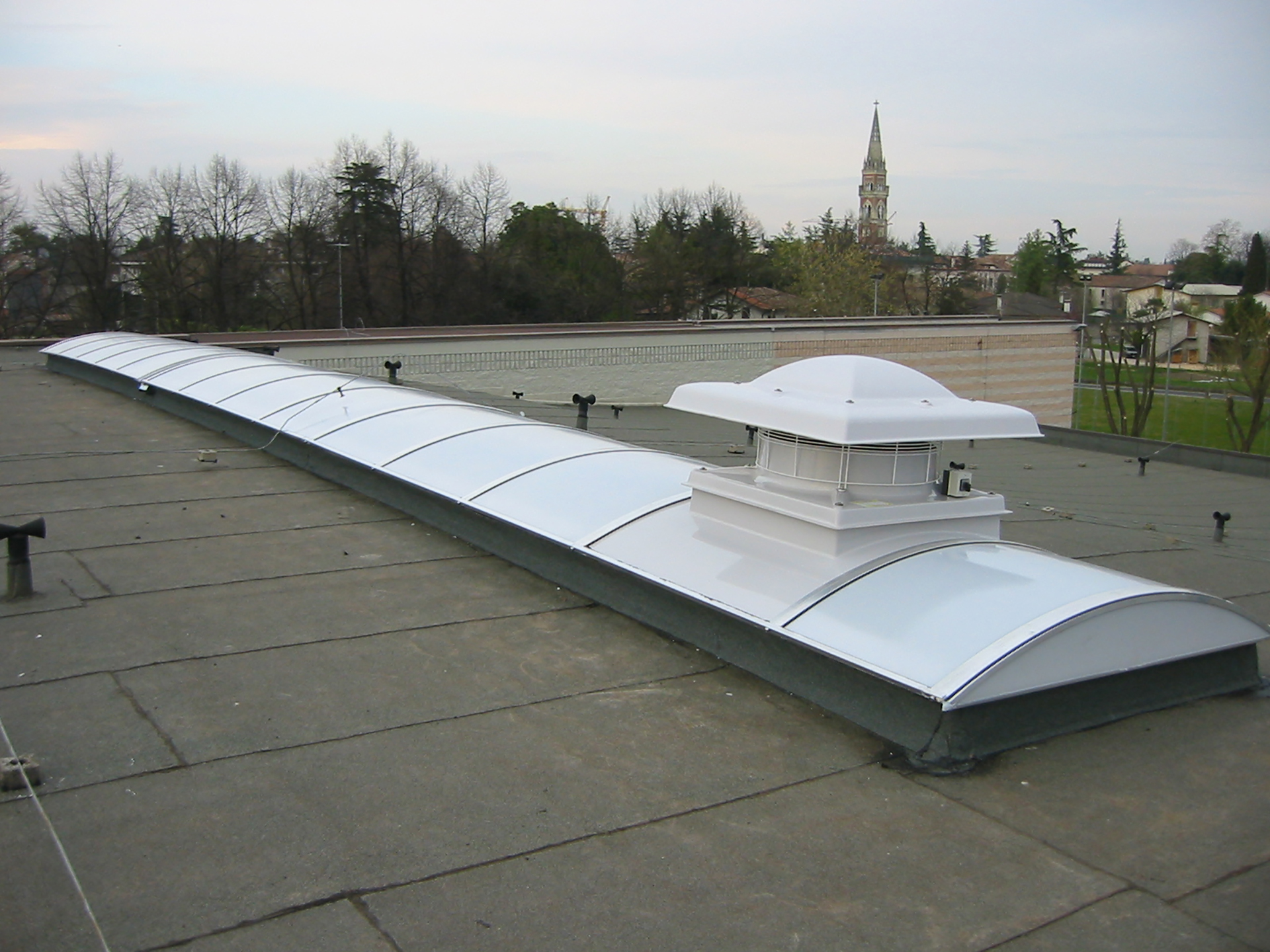

Lucernari Centinati

Lucernari di nostra produzione fissi o apribili, continui ad arco ribassato realizzato con centine a doppio corpo in profili estrusi di alluminio UNI 6060 grezzo, curve, con funzione strutturale e di accoppiamento per le lastre di copertura, posizionate modularmente nel riferimento di banchina alla base con passo costante, complete di doppie guarnizioni a pettine in gomma termoplastica; banchina perimetrale di base in alluminio naturale, con funzioni di vincolo ed imposta per le centine e le lastre completa di fori di scarico per l’eventuale condensa. Lastre di copertura e testate in policarbonato alveolare o compatto, protette ai raggi U.V., colore a scelta, reazione al fuoco autoestinguente classe 1 il tutto completo di viterie di fissaggio in acciaio inox e guarnizioni di tenuta in polietilene espanso a cellule chiuse monoadesive. Basamento di appoggio.

Lucernari Termoformati

Fornitura e posa di lucernari termoformati monolitici sezione a vela o a punta di diamante, a parete singola o doppia, colore trasparente e opalino, assemblato in fase di fabbricazione, ottenuto per stampaggio di lastra piana in polimetilmetacrilato estruso, originale di sintesi, esente da monomero di recupero, classe 5 di reazione al fuoco (brucia alla fiamma e gocciola), con moderata resistenza agli urti ed alla grandine; oppure in policarbonato compatto Long Life protetto ai raggi u.v., certificato in classe 1 di resistenza al fuoco (autoestinguente), con elevata resistenza all’urto ed alla grandine

Il fissaggio è garantito da fori sull’appoggio del lucernario, protetti da ghiere in acciaio e bicchierotti in plexiglas oppure da morsetti in alluminio estruso (come da sezione a fianco). Soluzione per fori più lunghi con lucernario continuo ad arco ribassato, con costolature di irrigidimento poste ogni 30 cm., realizzato a doppia parete, colore opalino, assemblato in fase di fabbricazione e corredato di guarnizioni di tenuta in espansolene e morsetti di fissaggio in alluminio estruso, ottenuto per termoformatura di lastra piana di policarbonato compatto Long Life oppure polimetilmetacrilato estruso.

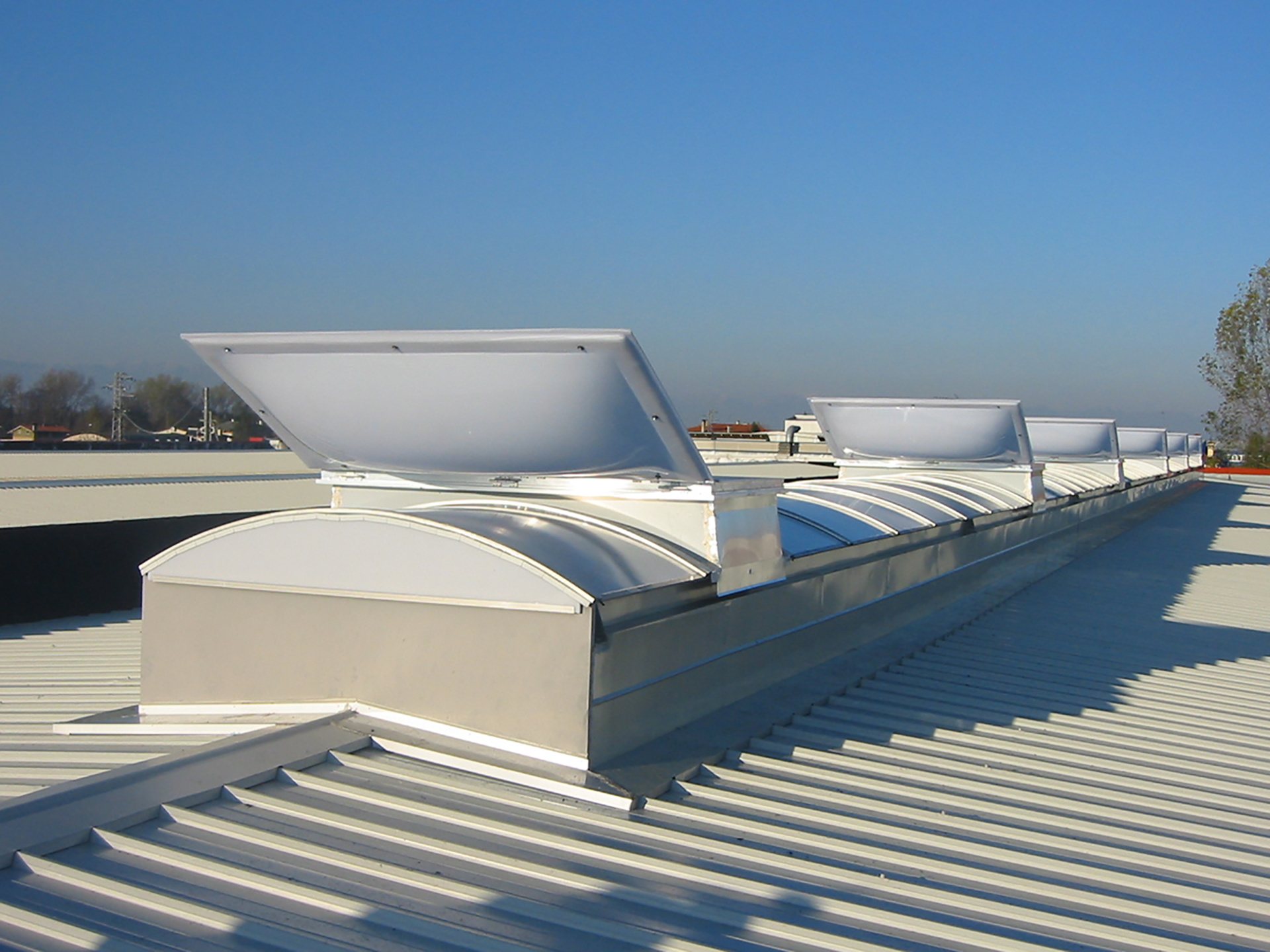

Lucernari E.F.C.

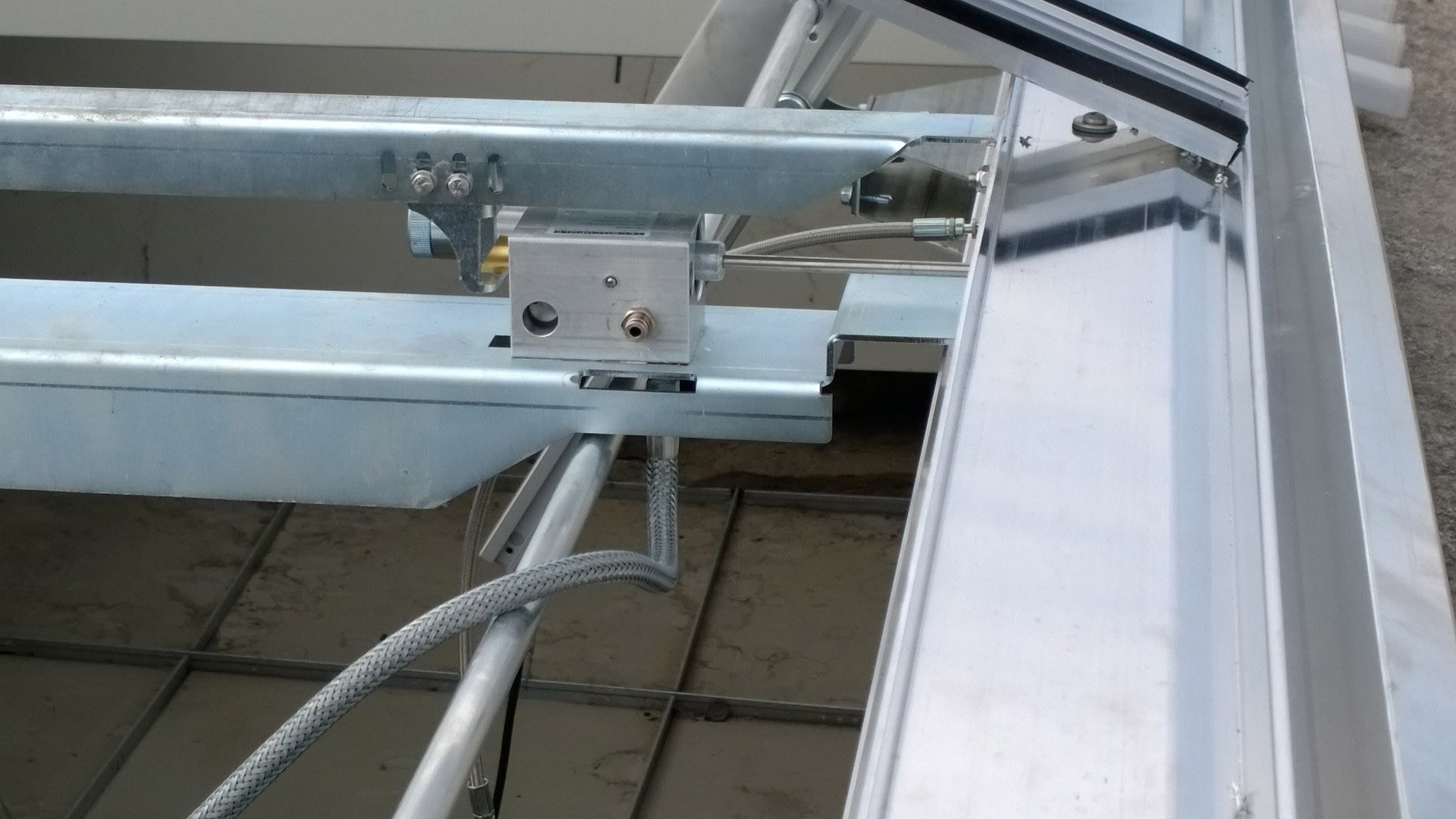

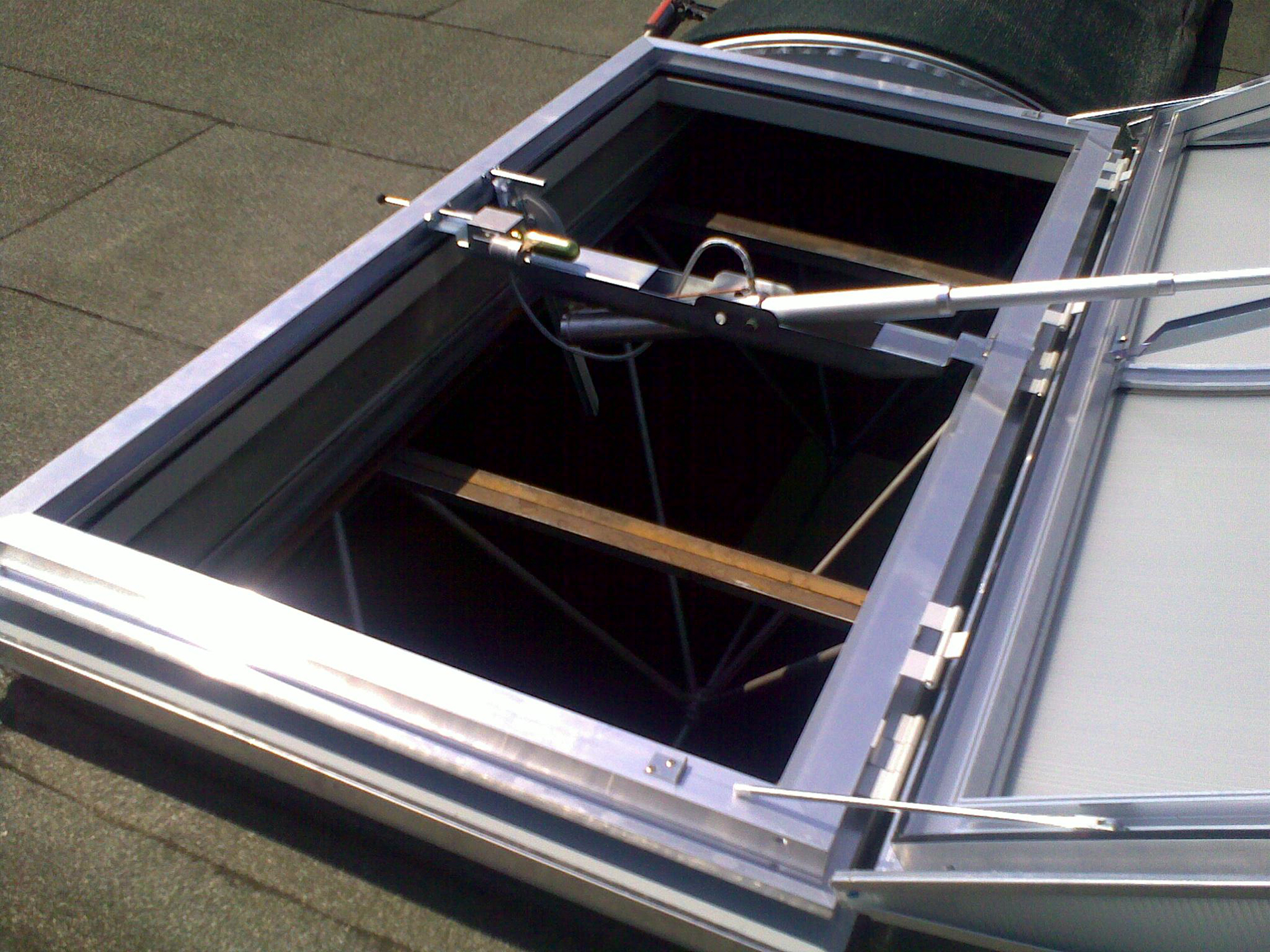

Fornitura e posa di sistema di apertura per evacuazione fumo e calore realizzato in conformità alla norma UNI 9494, con angolo di apertura a 120°,costituito da telaio (con configurazione tubolare) e controtelaio (con configurazione a Z) in alluminio estruso naturale lega UNI 6060, assemblato per cianfrinatura, completo di guarnizioni in alfaprene (sul telaio) ed in espansolene a cellule chiuse (sul controtelaio), cerniere in alluminio, rivetti e viterie in acciaio inox. Il dispositivo di apertura è composto da cilindro telescopico a tre sfili a funzionamento misto gas/olio, fulcrato tra due staffe parallele in acciaio zincato, valvola termica con chiavistello di ritegno dell’anta mobile, bombola CO2 da gr. 60, fialetta vetrosa termosensibile tarata a 68°.

In condizione di evacuazione il sistema utilizza due blocchi meccanici posti sui lati normali al lato delle cerniere, atti a garantire la stabilità di apertura anche con spinte di vento di 1200 N/mq. . La possibilità di sgancio manuale dall’esterno è data da un perno (asportabile) associato all’estremità del chiavistello. Tutti i tubi preposti all’alimentazione dei cilindri sono in teflon protetto da doppia calza in acciaio inox. L’apertura è garantita anche con vento contrario spirante ad una velocità di 15 mt./sec.

Il dispositivo Free Smoke può inoltre essere collegato ad un impianto di apertura a distanza di tipo pneumatico senza l’aggiunta di alcun altro accessorio. L’evacuatore sopradescritto è corredato di Rapporto di Prova secondo quanto previsto dalla Legge 4 gennaio 1968 n. 15 ed all’art. 3 del D.P.R. n. 130 del 25 gennaio 1994 in materia di autocertificazione, sottoscritto da un tecnico iscritto nei ruoli professionali relativi a quanto previsto dalla Legge 818 del 7 dicembre 1984.



Ripristino di vecchi edifici industriali con i più moderni trattamenti di risanamento per le strutture portanti in acciaio e con soluzioni innovative per la copertura, l’isolamento, l’illuminazione naturale, la ventilazione e la serramentistica.
